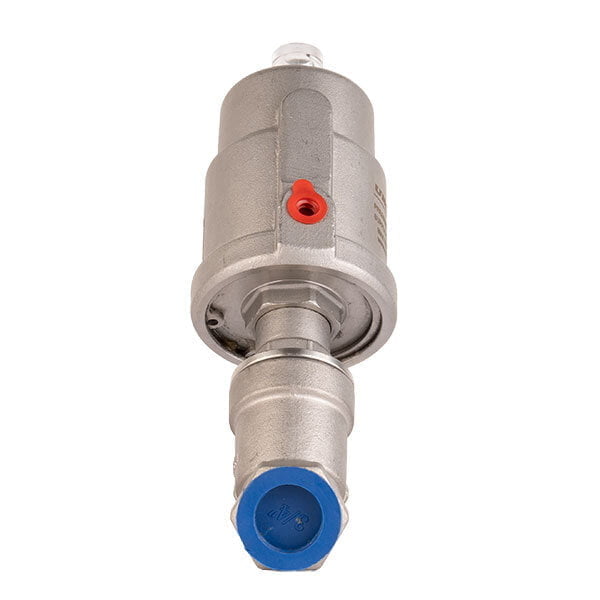

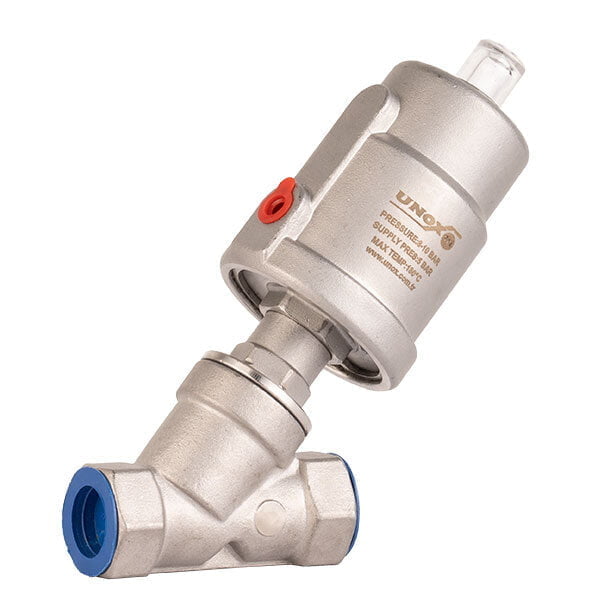

Pnömatik Pistonlu Vana (Dişli, Y-Tipi)

Pnömatik Pistonlu Vana Nedir?

Pnömatik pistonlu vanalar, bir valfi açan veya kapatan bir pistonu veya diyaframı harekete geçirmek için basınçlı hava veya diğer gazları kullanan bir valf türüdür. Bu valfler, sıvıların, gazların ve diğer malzemelerin akışını kontrol etmek için endüstriyel ve imalat uygulamalarında yaygın olarak kullanılır. Sahip oldukları port sayısına göre 2 yollu veya 3 yollu olabilir. 2 yollu vanalarda iki port bulunurken, 3 yollu vanalarda üç port bulunur. Bağlantı noktaları, vanayı sistemdeki borulara veya diğer ekipmanlara bağlamak için kullanılır.Hızlı tepki süreleri ve yüksek akış kapasiteleri ile bilinirler, bu da onları hassas kontrol ve hızlı anahtarlama gerektiren uygulamalar için çok uygun hale getirir. Ayrıca nispeten basit ve bakımları kolaydır, bu da onları birçok endüstriyel ortamda popüler bir seçim haline getirir.

Çalışma Prensibi

Vana normal durumda yay kuvveti ile kapalı (açık) kalır. Piston, basınçlı hava ile çalıştırıldığında, vana açılır (kapalı). Çift etkili tip için valf açıktır ve basınçlı hava kapatılır.

Pnömatik pistonlu vanalar, Gövde 316 paslanmaz çelik, aktüatör 304 paslanmaz çelik malzemeden pnömatik kontrol amaçlı Y tipi vanalardır. Tek etkili tip ve normalde kapalı olarak imal edilmektedir. Standart dişli imalat BSP dişlidir.

Ürün Özellikleri

• Gövde: Paslanmaz Çelik
• Çalışma Sıcaklığı: 180 ºC
• Çalışma Basıncı: PN16
• Besleme Basıncı: 3 – 8 Bar
• Bağlantı: Dişli

Uygulama Alanları

• İçecek şişeleme makineleri
• Gaz endüstrisi
• Yüksek sıcaklık dezenfeksiyonu
• Su / kanalizasyon arıtma
• Tekstil baskı ve boyama
• Kimya sektörü
• Köpüklendirme ekipmanları

Avantajları

• Büyük akış, düşük direnç koç darbesinden etkilenmez.
• Y tipi şekli ile ve genişletilmiş akış bölgesi ile %30 oranında pürüzsüz bir akış sağlar.
• Uzun yıllar çalışabilme.
• Gövde kendini otomatik olarak ayarlar ve yağlar. Bakım maliyetinizi minimize eder.
• Silindir 360 dönebilir ve komple paslanmaz çelik malzemeden yapılmıştır. Bu size çok yüksek bir performans sağlar.
