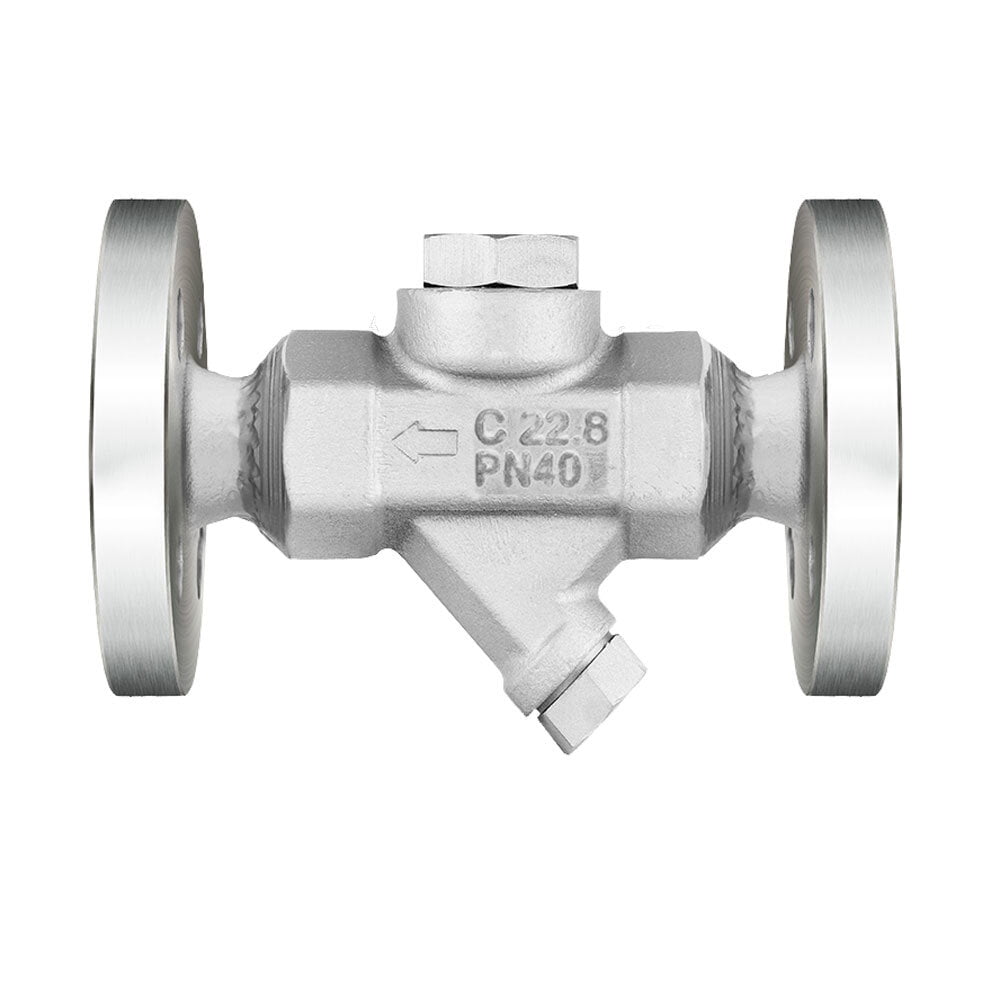

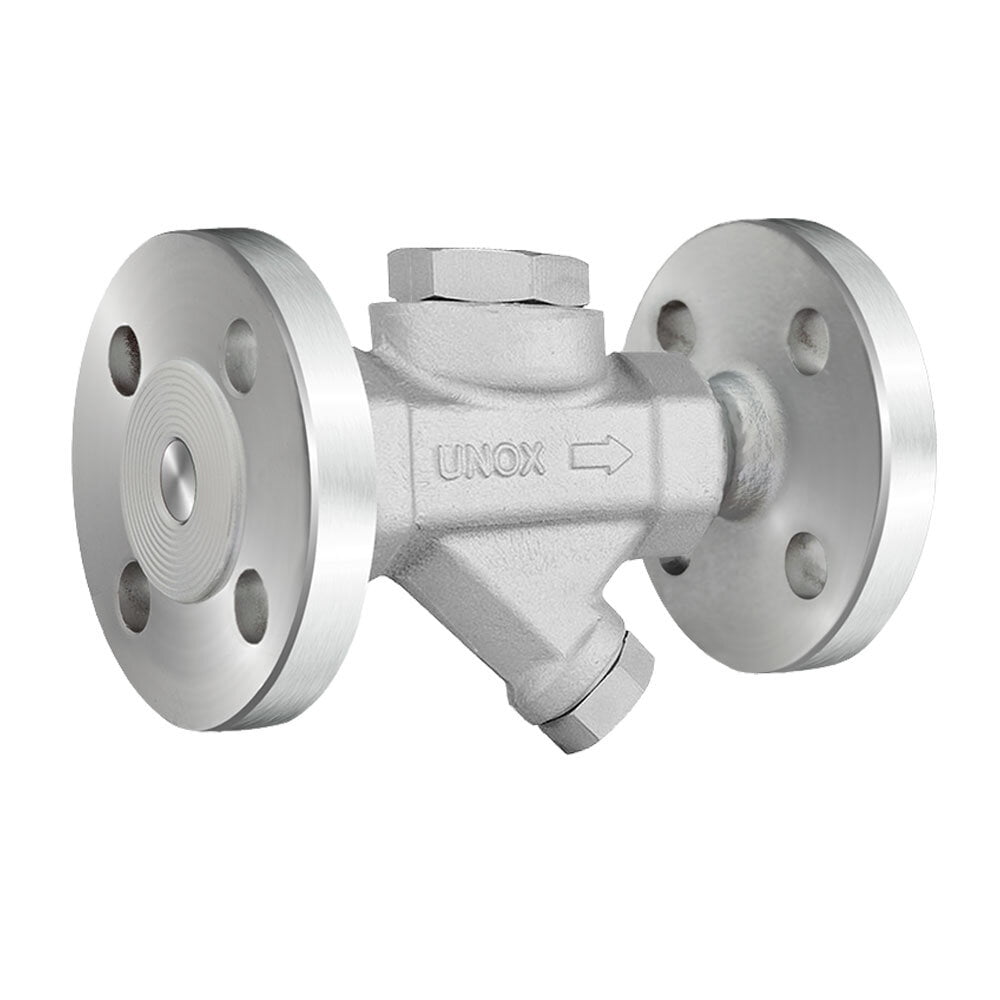

Termodinamik Kondenstop – Flanşlı

Termodinamik Kondenstop Nedir?

Termodinamik kondenstoplar, yüksek hızlı buhar (bir gaz) ile daha yavaş hareket eden kondensat (bir sıvı) arasındaki kinetik enerji farkından yararlanarak çalışır.

Kompakt tasarımları ve uygun maliyetli olmaları nedeniyle termodinamik buhar kapanları, kondensin buhar hatlarından ve buhar ekipmanından derhal uzaklaştırılması gereken uygulamalarda yaygın olarak kullanılmaktadır. Kondensatı doyma sıcaklığına yakın bir yerde boşaltırlar.

Kondenstoplar, giriş basıncının %80’i karşı basınca kadar çalışabilir, ancak sorunsuz çalışma için karşı basıncın giriş basıncının %50’sini geçmemesi önerilir. Termodinamik buhar kapanları kondensi aralıklı olarak tahliye eder.

Termodinamik Kondenstop Fiyatları

Termodinamik kondenstop fiyatları, modellere ve markalara göre değişir. Kullanılan malzeme, kondenstopun genel performansı, kullanım tipi, kullanılacağı basınç ve sıcaklık değerleri kondenstop fiyatlarına etki eden faktörlerdendir. Buhar kapanı tedarikçi oranları, piyasa sektörü ve kar oranları gibi çeşitli faktörler de fiyatlar üzerinde etkisini sürdürmektedir.

Termodinamik Kondenstop Çalışma Prensibi

1. Başlangıçta, gelen basınç diski alttan yukarı doğru iter ve soğuk kondensat ve hava hızla tahliye edilir.
2. Sifona sıcak kondens aktıktan sonra, buhar içeri girer.
3. Disk ve yatak arasında sıcak kondens akışı olarak, buhar basınç odasını doldurur. Daha sonra basınç odasının basıncı, diskin üst basıncı artacaktır. Ayrıca, yüksek hızlı buhar akışından sonra disk kapanacağından, basınç odasının basıncı, diskin üst kısmının basıncı azalır ve valf kapanır.
4. Kondensat yeniden kapana girdiğinde vana, basınç ünitesindeki buhar ısı kaybıyla yoğunlaşana kadar kapanmaya devam eder.
   Daha sonra buhar yoğunlaşacak ve basınç düşecektir. Ardından, diskin alt basıncı, üst basıncından daha büyük olduğu için valf açılacaktır. Normal çalışma sırasında, (3) ve (4) sürekli olarak tekrar edecektir.

Termodinamik Kondenstop Çeşitleri

3 tip termodinamik kondenstop çeşidi vardır:

Diskli Termodinamik Kondestop: Diskli termodinamik kondenstoplarda disk gelen basınçla birlikte valfin açılıp kapanmasını sağlar. Sistemde yoğuşan sıvı ve hava tahliye edilir. Sıvının sıcaklığı buhar sıcaklığına geldiğinde taze buhar meydana gelir. Oluşan taze buhar diski kapatır ve sistem böyle tekrarlanır.

Pistonlu Termodinamik Kondenstop: Pistonlu kondenstopların çalışma prensibi de diskli kondenstoplar gibidir. Tek farkı diskin yerini piston almıştır. Basıncın etkisiyle piston valfi kapatır basınç düştüğünde valf tekrar açılır.

Kollu Termodinamik Kondenstop: Bu tip kondenstoplar, pistonlu termodinamik kondenstopların çalışma prensibine benzemektedir. Valfin açılıp kapanması kol ile kontrol edilmektedir.

Genel Özellikleri

• Basit, sağlam ve güvenilirdir.
• Çok yüksek sıcaklıklara ve basınçlara kadar çalışabilirler.
• Başlangıçta, gelen basınç diski yükseltir ve serin kondens suyu derhal boşaltılır.
• Diskin altındaki odaya giriş geçişinden akan sıcak kondens basıncı düşürür ve yüksek hızda hareket eden flaş buharını serbest bırakır. Bu yüksek hız diskin altında düşük bir basınç alanı yaratarak yuvasına doğru çeker.
• Çalışma hızı, buhar sıcaklığına ve ortam koşullarına bağlıdır.
• Çoğu kondenstop 20 ila 40 saniye kapalı kalacaktır. Kondenstop, belki de soğuk, ıslak ve rüzgarlı bir konum nedeniyle çok sık açılırsa, kondenstopun üstüne bir yalıtım kapağı takılarak açma hızı yavaşlatılabilir.

Ürün Özellikleri

• Model: UKT – 70 F
• Ölçü: 1/2″-3/4″-1″
• Gövde: Dövme Çelik
• Kapak: Paslanmaz Çelik
• Süzgeç Disk Sit: Paslanmaz Çelik
• Maks. Çalışma Basıncı: 40 BAR
• Maks. Çalışma Sıcaklığı: 400°C
• Min. İşletme Basıncı: 0,3 BAR

Termodinamik Kondenstop Avantajları

• Tüm çalışma aralıkları boyunca çalışma özelliğine sahiptir. Herhangi bir ayar veya dahili değişikliğe ihtiyaç duymazlar.
• Kompakt, basit, hafiftir ve daha büyük boyuttaki açıklıklar nedeniyle boyutlarına göre büyük bir yoğuşma kapasitesine sahiptir.
• Yüksek basınçlı ve kızgın buharda kullanılabilir ve su darbesinden veya titreşimden etkilenmez.
• Aşındırıcı yoğuşma suyuna karşı yüksek derecede direnç sunan tamamen paslanmaz çelik konstrüksiyonda mevcuttur.
• Kondensin donmasından zarar görmez ve disk dikey bir düzlemde kurulursa ve atmosfere serbestçe boşaltılırsa donması olası değildir. Ancak bu konumda çalıştırma disk kenarının aşınmasına neden olabilir.
• Disk tek hareketli parça olduğu için, cıvatalı veya dişli olan üst kapağın çıkarılmasıyla sifon hattan sökülmeden bakım kolayca yapılabilir.
• Musluğun açılıp kapanması sırasında sesli bir “klik” sesi çıkarır. Bu, tuzak testini çok kolay ve anlaşılır hale getirir.
